XBC-XQ型消防穩壓給水設備是以GB/J15-88《建筑給水排水設計規范》、GB/J16-87《建筑設計防火規范》、GB50045-95《高層民用建筑設計防火規范》、GB50084-2001《自動噴水滅火系統設計規范》為設計依據;以GA30.1-2002《固定消防給水設備的性能要求和試驗方法第一部分:消防氣壓給水設備》和GA30.3-2002《固定消防給水設備性能要求和試驗方法第三部分:消防增壓穩壓給水設備》為標準生產的新型固定滅火裝置。
XBC-XQ消防穩壓給水設備，是利用無毒膠囊作為氣水隔離的新型定壓式供水設備。設備一次充氣，常年運行。工作時能過電接點壓力表控制穩壓泵補水，保證管網壓力恒定和連續供水，當管網用水量加大、發生火警或打開消火栓時，輸出欠壓報報警信號。

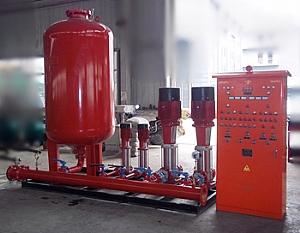

XBC-XQ消防穩壓給水設備由控制柜、穩壓泵、氣壓罐、電接點壓力表及管路構件組成，用戶可依據需求自選組合和增加雙電源控制、低位進水的引水罐及自動補水功能。
產品特點：
設備體積小、結構緊湊、不受供水場合限制，可設置在任何高度向消防管網供水；
具有投資省、建設周期短、施工安裝簡便、便于實現自動控制等優點；
適用范圍：
工業、民用建筑的消防穩壓給水；
暖通、空調、鍋爐的定壓補水；
隱蔽工程、臨時建筑和小型工礦，偏遠地區的生活給水。
技術參數:
流量范圍：0～30m3/h
壓力范圍：0～2.5MPa
電機功率：0.75～22kW
環境溫度：5℃-40℃
相對濕度：20%-90%
液體溫度：5℃-80℃
性能參數表：
|
序號
|
穩壓設備型號
|
消防壓力(Mpa)P1
|
隔膜式氣壓罐
|
配用水泵
|
運行壓力
(Mpa)
|
|||
|
型號規格
|
工作壓力比αb
|
消防儲水容積(L)
|
型 號
|
|||||
|
標定容積
|
穩壓水容積
|
|||||||
|
1
|
XQ G -Ⅰ-10 |
0.10
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-160
N=1.5kw
|
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31
|
|
2
|
XQ G -Ⅰ-16 |
0.16
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-200A
N=2.2kw
|
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42
|
|
3
|
XQ G -Ⅰ-22 |
0.22
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-200
N=3.0kw
|
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46
|
|
4
|
XQ G(W) -Ⅰ-10 |
0.10
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-160
N=2.2kw
|
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31
|
|
5
|
XQ G(W) -Ⅰ-16 |
0.16
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-200A
N=3.0kw
|
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42
|
|
6
|
XQ G(W) -Ⅰ-22 |
0.22
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-200
N=4.0kw
|
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46
|
| 7 | XQ G(W) -Ⅱ-Z-38 |
0.22-0.38
|
XQW800×0.6
|
0.85
|
150
|
234
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
| 8 | XQ G(W) -Ⅱ-Z-50 |
0.38-0.50
|
XQW800×1.0
|
0.85
|
150
|
234
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
| 9 | XQ G(W) -Ⅱ-Z-65 |
0.50-0.65
|
XQW800×1.0
|
0.85
|
150
|
234
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
| 10 | XQ G(W) -Ⅱ-Z-85 |
0.65-0.85
|
XQW800×1.6
|
0.85
|
150
|
234
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
| 11 | XQ G(W) -Ⅱ-Z-100 |
0.85-1.00
|
XQW800×1.6
|
0.85
|
150
|
234
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
|
12
|
XQ G(W) -Ⅱ-X-38 |
0.22-0.38
|
XQG1000×0.6
|
0.80
|
300
|
302
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
|
13
|
XQ G(W)-Ⅱ-X-50 |
0.38-0.50
|
XQG1000×1.0
|
0.80
|
300
|
302
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
|
14
|
XQ G(W) -Ⅱ-X-65 |
0.50-0.65
|
XQG1000×1.0
|
0.80
|
300
|
302
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
|
15
|
XQ G(W) -Ⅱ-X-85 |
0.65-0.85
|
XQG1000×1.6
|
0.80
|
300
|
302
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
|
16
|
XQ G(W) -Ⅱ-X-100 |
0.85-1.0
|
XQG1000×1.6
|
0.80
|
300
|
302
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
|
17
|
XQ G(W) -Ⅱ-XZ-38 |
0.22-0.38
|
XQG1200×0.6
|
0.80
|
450
|
474
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
|
18
|
XQ G(W) -Ⅱ-XZ-50 |
0.38-0.50
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
|
19
|
XQ G(W) -Ⅱ-XZ-65 |
0.50-0.65
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
|
20
|
XQ G(W) -Ⅱ-XZ-85 |
0.65-0.85
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
|
21
|
XQ G(W) -Ⅱ-XZ-100 |
0.85-1.0
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
